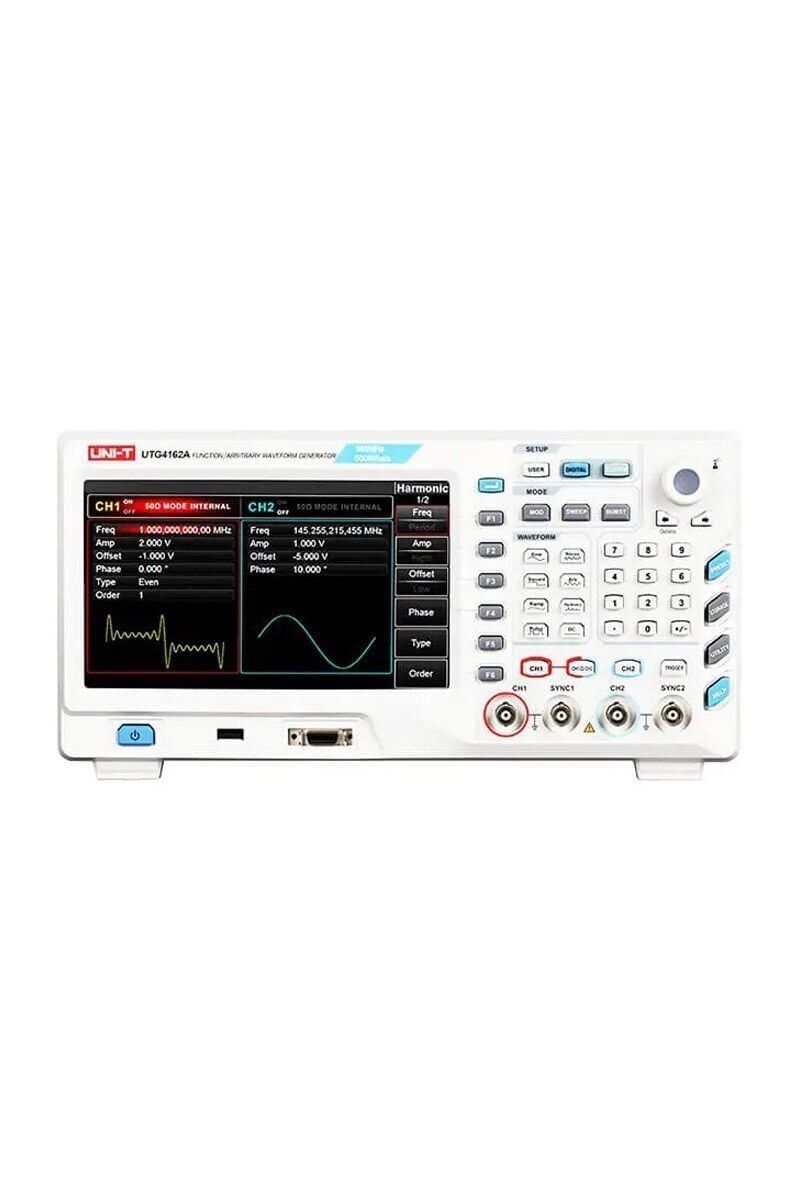

Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü, fonksiyon üreteci, rastgele dalga biçimi üreteci, darbe üreteci ve harmonik üreteci gibi farklı işlevleri bir araya getiren çok işlevli bir sinyal üretim cihazıdır.
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü, 160 MHz bant genişliği, 2 kanal ve 500 MS/sn örnekleme oranı ile yüksek performanslı elektronik test ve sinyal üretim uygulamaları için tasarlanmıştır.
8 inç TFT LCD ekranı, kullanıcı odaklı arayüzü, geniş dalga biçimi seçenekleri ve 32Mpts'a kadar keyfi dalga uzunluğu ile Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü, profesyonel test ortamlarında kapsamlı kullanım imkânı sunar.
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü Öne Çıkan Özellikleri
160 MHz Bant Genişliği
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü, 160 MHz bant genişliği ile geniş frekans aralığında sinyal üretim uygulamalarını destekler.
2 Kanal
Eşit performanslı çift kanal tasarımı, farklı sinyallerin aynı cihaz üzerinden kullanılmasına olanak sağlar.
500 MS/sn Örnekleme
500 MS/sn'ye kadar örnekleme hızı, yüksek performans gerektiren sinyal üretim ve test uygulamalarını destekler.
32Mpts Keyfi Dalga
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü, 8 ~ 32Mpts uzunluğunda keyfi dalga formları oluşturmayı destekler.
Çoklu Modülasyon
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM ve QAM gibi farklı modülasyon seçenekleri sunar.
8 İnç TFT LCD Ekran
8 inç TFT LCD, WVGA (800 x 480) ekranı sayesinde sinyal ve cihaz bilgilerinin geniş bir görüntüleme alanında takip edilmesini sağlar.
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü Detaylı Açıklama
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü, UTG4000A serisinin çok işlevli sinyal üretim cihazlarından biridir. Fonksiyon üreteci, rastgele dalga biçimi üreteci, darbe üreteci, harmonik üreteci, analog/dijital modülatör ve frekans sayacı gibi işlevleri bir araya getirir.
```Eşit performanslı çift kanal tasarımına sahip Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü, 500 MS/sn'ye kadar örnekleme hızı ve 32Mpts'a kadar maksimum keyfi dalga uzunluğu ile farklı elektronik test uygulamalarına uyum sağlar.
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü, 7 GB kalıcı dalga biçimi depolama kapasitesi, 8 inç geniş ekran LCD ekranı, kullanıcı odaklı arayüz tasarımı ve işlevsel klavye düzeni ile kullanım deneyimini destekler.
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü; hücresel ve kablosuz sistemlerde devre ve ekipman testleri, yayıncılık, televizyon ve radyo sistemleri, elektronik ve elektroakustik cihazların tasarımı ve testleri, sorun giderme, onarım ve yarı iletken bileşen testleri gibi uygulamalarda kullanılabilir.
```Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü Teknik Özellikleri
| Bant Genişliği | 160 MHz |
| Kanal Sayısı | 2 |
| Örnekleme Oranı | 500 MS/sn |
| Dalga Biçimleri | Sinüs, kare, rampa, harmonik, darbe, gürültü, DC voltajı, keyfi |
| Çalışma Modları | Çıktı açık/kapalı, sürekli, modülasyon, süpürme, patlama |
| Modülasyonlar | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM |
| Sinüs Frekansı | 1 μHz ~ 160 MHz |
| Kare / Darbe Frekansı | 1 μHz ~ 50 MHz |
| Eğim Frekansı | 1 μHz ~ 4 MHz |
| Harmonik Frekansı | 1 μHz ~ 80 MHz |
| Gürültü (-3 dB) | 160 MHz bant genişliği |
| Çözünürlük | 1 μHz |
| Keyfi Dalga Formu Frekans Aralığı | 1 μHz ~ 40 MHz |
| Keyfi Dalga Uzunluğu | 8 ~ 32Mpts |
| Dikey Çözünürlük | 16 bit |
| Min. Yükselme / Düşme Süresi | < 5 ns (tipik: 1 Vpp) |
Geniş Frekans Aralığı
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü, sinüs dalgasında 1 μHz ~ 160 MHz frekans aralığını destekler.
Yüksek Örnekleme Performansı
500 MS/sn'ye kadar örnekleme hızı ve 16 bit dikey çözünürlük, farklı sinyal üretim uygulamalarını destekleyecek teknik altyapı sunar.
Dalga Biçimleri
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü; sinüs, kare, rampa, harmonik, darbe, gürültü, DC voltajı ve keyfi dalga biçimlerini destekler. Sinüs dalgası için 1 μHz ~ 160 MHz, kare ve darbe için 1 μHz ~ 50 MHz, eğim için 1 μHz ~ 4 MHz ve harmonik için 1 μHz ~ 80 MHz frekans aralıkları belirtilmiştir.
Çalışma Modları ve Modülasyonlar
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü; çıktı açık/kapalı, sürekli, modülasyon, süpürme ve patlama çalışma modlarına sahiptir. AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM ve QAM modülasyon seçenekleri ile farklı sinyal test senaryolarını destekler.
Keyfi Dalga Formu ve Depolama
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü, 1 μHz ~ 40 MHz keyfi dalga formu frekans aralığına ve 8 ~ 32Mpts dalga uzunluğuna sahiptir. 16 bit dikey çözünürlük ile birlikte 7 GB kalıcı dalga biçimi depolama kapasitesi, kullanıcıların dalga biçimlerini saklamasına olanak tanır.
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü Fiziksel Özellikleri
| Güç | 100V ~ 240V ACrms, 50Hz / 60Hz |
| Ekran | 8 inç TFT LCD, WVGA (800 x 480) |
| Ürün Rengi | Beyaz ve gri |
| Net Ağırlık | 3,5 kg |
| Ürün Boyutu | 336 mm x 164 mm x 108 mm |
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü Kullanım Alanları
- Hücresel sistemlerde devre ve ekipman testleri
- Kablosuz sistemlerde devre ve ekipman testleri
- Yayıncılık sistemleri
- Televizyon sistemleri
- Radyo sistemleri
- Elektronik cihazların tasarımı
- Elektronik cihazların test edilmesi
- Elektroakustik cihazların tasarımı ve testi
- Elektronik sistemlerde sorun giderme
- Elektronik cihazların onarımı
- Yarı iletken bileşen testleri
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü Avantajları
160 MHz Bant Genişliği
Geniş frekans kapasitesi sayesinde farklı elektronik sinyal üretim ve test uygulamalarında kullanılabilir.
Çift Kanal Tasarımı
Eşit performanslı 2 kanal, farklı sinyallerle çalışırken kullanım esnekliği sağlar.
500 MS/sn Örnekleme
Yüksek örnekleme hızı, profesyonel sinyal üretim ve test süreçlerini destekler.
32Mpts Keyfi Dalga
32Mpts'a kadar keyfi dalga uzunluğu ile kişiselleştirilmiş dalga biçimleri oluşturulabilir.
7 GB Kalıcı Depolama
Kalıcı dalga biçimi depolama kapasitesi, kullanıcıların dalga biçimlerini saklamasını destekler.
Geniş Ekran
8 inç TFT LCD WVGA ekran, cihaz bilgilerinin ve sinyal ayarlarının rahat şekilde takip edilmesine yardımcı olur.
Teknik Veri Notu
Bu açıklamadaki teknik değerler sağlanan ürün bilgilerinden aktarılmıştır. Kaynak içerikte UTG4000A serisi için 500 MS/sn'ye kadar örnekleme hızı, 32Mpts'a kadar maksimum keyfi dalga uzunluğu ve 7 GB kalıcı dalga biçimi depolama bilgileri belirtilmiştir. Ürün teknik özelliklerinde standart karton ölçüsü “405 mm x 225 mm x 265 mmv” olarak verildiğinden, bu değer kaynakta bulunduğu şekliyle ayrıca korunmamıştır; ürünün fiziksel boyutu 336 mm x 164 mm x 108 mm olarak aktarılmıştır.
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü Kutu İçeriği
- 2 adet BNC-BNC kablosu
- USB arabirim kablosu
- Güç kablosu
- Karton kutu
Neden Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü Tercih Edilmeli?
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü; 160 MHz bant genişliği, 2 kanal, 500 MS/sn örnekleme oranı ve geniş dalga biçimi seçenekleriyle profesyonel elektronik test ve sinyal üretim uygulamalarında kullanılabilecek çok işlevli bir cihazdır.
Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü; sinüs, kare, rampa, harmonik, darbe, gürültü, DC voltajı ve keyfi dalga biçimlerinin yanı sıra AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM ve QAM modülasyonlarını destekler.
8 inç TFT LCD ekranı, 32Mpts'a kadar keyfi dalga uzunluğu, 16 bit dikey çözünürlük ve 7 GB kalıcı dalga biçimi depolama kapasitesi ile Unit UTG4162A Dijital Fonksiyonel Dalga Jeneratörü; elektronik, elektroakustik, yayın, radyo, televizyon, kablosuz ve hücresel sistemlerdeki test ve tasarım çalışmalarında değerlendirilebilir.
