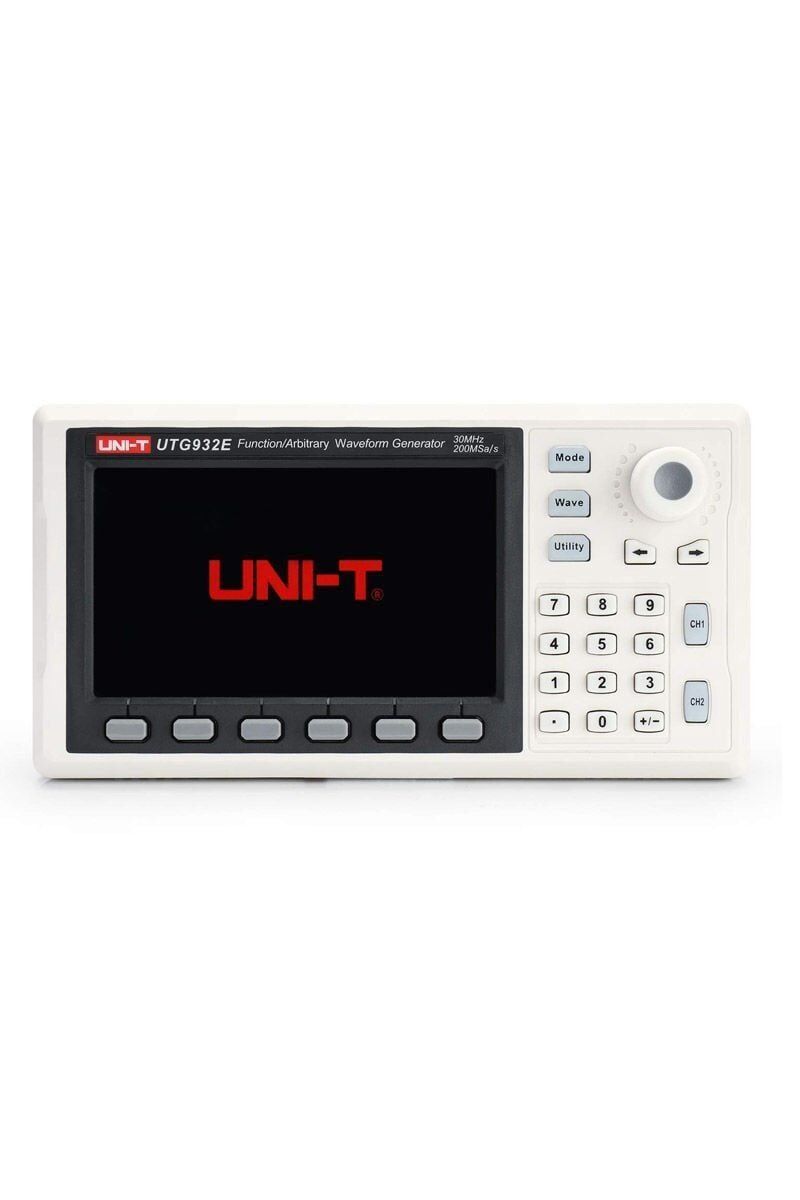

Unit UTG932E Fonksiyonel Dalga Jeneratörü
Unit UTG932E Fonksiyonel Dalga Jeneratörü, elektronik test, ölçüm ve sinyal üretim uygulamalarında kullanılmak üzere geliştirilmiş, iki kanallı fonksiyon sinyal jeneratörüdür. 30 MHz maksimum frekans, 200 MS/sn örnekleme oranı ve 14 bit dikey çözünürlük özellikleriyle farklı test ihtiyaçlarına yönelik sinyal üretimi sağlar.
Unit UTG932E Fonksiyonel Dalga Jeneratörü; sinüs, kare, darbe, rampa, gürültü, DC ve keyfi dalga biçimleri oluşturabilir. 1 μHz frekans çözünürlüğü ve logaritmik/doğrusal süpürme modları, sinyal üretiminde hassas ve kontrollü kullanım imkânı sunar.
4,3 inç TFT LCD ekranı, kolay arayüzü, USB bağlantısı ve birlikte sunulan BNC kablosu, güç kablosu ve timsah klipsli bağlantı ekipmanları sayesinde Unit UTG932E Fonksiyonel Dalga Jeneratörü, laboratuvar ve teknik servis uygulamalarında pratik bir kullanım sağlar.
Unit UTG932E Fonksiyonel Dalga Jeneratörü Öne Çıkan Özellikleri
30 MHz Maksimum Frekans
1 μHz çözünürlük ile 30 MHz'e kadar sinyal üretim aralığı sunar.
2 Kanal
İki kanallı yapısı farklı sinyal üretim ve test uygulamalarını destekler.
200 MS/sn Örnekleme
200 MS/sn örnekleme oranı ve 14 bit dikey çözünürlük ile çalışır.
Çoklu Dalga Biçimi
Sinüs, kare, darbe, rampa, gürültü, DC ve keyfi dalga biçimlerini destekler.
4,3 İnç TFT LCD
480 × 272 çözünürlüklü TFT LCD ekran üzerinden teknik göstergeler takip edilebilir.
Süpürme Modları
Logaritmik ve doğrusal süpürme modları ile kontrollü sinyal testleri gerçekleştirilebilir.
Unit UTG932E Fonksiyonel Dalga Jeneratörü Detaylı Açıklama
Unit UTG932E Fonksiyonel Dalga Jeneratörü, geniş kullanım alanına sahip iki kanallı bir fonksiyon sinyal jeneratörüdür. Yüksek kaliteli yapısı ve kullanıcı dostu arayüzü ile elektronik test ve ölçüm çalışmalarında kontrollü sinyal üretimine yardımcı olur.
```Unit UTG932E Fonksiyonel Dalga Jeneratörü; sinüs, kare, darbe, rampa, gürültü, DC ve keyfi olmak üzere farklı dalga biçimleri oluşturabilir. Bu farklı dalga biçimleri, elektronik devrelerin ve çeşitli ekipmanların test edilmesinde kullanılabilir.
30 MHz maksimum frekans kapasitesine sahip Unit UTG932E Fonksiyonel Dalga Jeneratörü, sinüs dalgasında 1 μHz ~ 30 MHz, kare dalgada 1 μHz ~ 15 MHz, rampa dalgasında 1 μHz ~ 400 kHz, darbe dalgasında 1 μHz ~ 15 MHz ve keyfi dalgada 1 μHz ~ 10 MHz frekans aralıklarını destekler.
1 μHz frekans çözünürlüğü, 200 MS/sn örnekleme oranı ve 14 bit dikey çözünürlük özellikleri, sinyal üretiminde hassas ayarlama ve kontrollü çalışma imkânı sağlar. Genlik aralığı 50Ω yükte 1mVpp ~ 10Vpp, yüksek empedanslı kullanımda ise 2mVpp ~ 20Vpp olarak belirtilmiştir.
Unit UTG932E Fonksiyonel Dalga Jeneratörü, logaritmik ve doğrusal süpürme modlarına sahiptir. 4,3 inç TFT LCD ekranı ve teknik göstergeleri sayesinde kullanıcıların test işlemlerini takip etmesine yardımcı olur.
Kullanım alanları arasında TV, radyo ve yayın sistemleri, elektroakustik ve elektronik cihazlar, kablosuz sistemler ve hücresel sistemlerde bulunan devre ve ekipmanların test edilmesi yer almaktadır. Ayrıca yarı iletken bileşenlerin test ve onarım çalışmalarında da kullanılabilir.
```Unit UTG932E Fonksiyonel Dalga Jeneratörü Teknik Özellikleri
| Kanal Sayısı | 2 |
| Maksimum Frekans | 30 MHz |
| Örnekleme Oranı | 200 MS/sn |
| Dikey Çözünürlük | 14 bit |
| Dalga Biçimleri | Sinüs, kare, darbe, rampa, gürültü, DC, keyfi |
| Süpürme Modları | Logaritmik, doğrusal |
| Sinüs Frekans Aralığı | 1μHz ~ 30MHz |
| Kare Frekans Aralığı | 1μHz ~ 15MHz |
| Rampa Frekans Aralığı | 1μHz ~ 400kHz |
| Darbe Frekans Aralığı | 1μHz ~ 15MHz |
| Keyfi Frekans Aralığı | 1μHz ~ 10MHz |
| Frekans Çözünürlüğü | 1μHz |
| İç Direnç | 50Ω / Yüksek Z |
| Genlik Aralığı | 1mVpp ~ 10Vpp (50Ω); 2mVpp ~ 20Vpp (Yüksek Z) |
| DC Offset Aralığı | ±5V (50Ω); ±10V (Yüksek Z) |
| Genlik Çözünürlüğü | 1mV |
Unit UTG932E Fonksiyonel Dalga Jeneratörü Sinyal Üretim Özellikleri
Sinüs dalgasında 1μHz ~ 30MHz frekans aralığı
Hassas sinyal ayarları için 1μHz çözünürlük
Dalga Biçimleri
Unit UTG932E Fonksiyonel Dalga Jeneratörü, farklı elektronik test ihtiyaçlarına yönelik çoklu dalga biçimi desteği sunar.
- Sinüs
- Kare
- Darbe
- Rampa
- Gürültü
- DC
- Keyfi dalga biçimi
Süpürme Modları
Logaritmik ve doğrusal süpürme modları bulunan Unit UTG932E Fonksiyonel Dalga Jeneratörü, frekans karakteristiklerinin incelenmesine yönelik test uygulamalarında kullanılabilir.
Ekran ve Kullanıcı Arayüzü
Unit UTG932E Fonksiyonel Dalga Jeneratörü, 480 × 272 çözünürlüğe sahip 4,3 inç TFT LCD ekran ile donatılmıştır. Basit grafik ekranı ve teknik göstergeleri, test sırasında gerekli parametrelerin takip edilmesine yardımcı olur.
Unit UTG932E Fonksiyonel Dalga Jeneratörü Genel Özellikleri
| Güç | 100 ~ 240VAC, 50Hz / 60Hz |
| Ekran | 4,3” TFT LCD (480 × 272) |
| Ürün Rengi | Beyaz ve gri |
| Net Ağırlık | 0,33 kg |
| Ürün Boyutu | 172 mm x 90 mm x 68 mm |
| Standart Paketleme | Karton kutu |
Unit UTG932E Fonksiyonel Dalga Jeneratörü Kullanım Alanları
- Elektronik laboratuvarları
- Elektronik devre testleri
- TV, radyo ve yayın sistemleri
- Elektroakustik sistemler
- Elektronik cihaz testleri
- Kablosuz sistemler
- Hücresel sistemler
- Yarı iletken bileşenlerin test ve onarım çalışmaları
- Devre ve ekipmanların arıza tespit süreçleri
- Fonksiyonel sinyal üretimi gerektiren teknik uygulamalar
Unit UTG932E Fonksiyonel Dalga Jeneratörü Avantajları
Geniş Frekans Aralığı
30 MHz'e kadar maksimum frekans ve 1μHz çözünürlük ile farklı sinyal testlerini destekler.
Çoklu Dalga Desteği
Sinüs, kare, darbe, rampa, gürültü, DC ve keyfi dalga biçimleri üretilebilir.
Hassas Sinyal Üretimi
200 MS/sn örnekleme oranı ve 14 bit dikey çözünürlük sunar.
İki Kanallı Yapı
İki kanal sayesinde farklı sinyal üretim ihtiyaçlarına yönelik kullanım sağlar.
Kolay Görüntüleme
4,3 inç TFT LCD ekran, teknik parametrelerin ve sinyal bilgilerinin takip edilmesini kolaylaştırır.
Kompakt Tasarım
0,33 kg ağırlığı ve kompakt boyutları sayesinde çalışma alanında pratik kullanım sunar.
Teknik Veri Notu
Teknik değerler verilen kaynak içerikteki bilgilere göre aktarılmıştır. Kaynakta bazı dalga biçimleri için kullanılan ifadeler düzeltilmeden, teknik anlamı korunarak düzenlenmiştir. Ürün açıklaması, verilen hedef kelime Unit UTG932E Fonksiyonel Dalga Jeneratörü esas alınarak hazırlanmıştır.
Unit UTG932E Fonksiyonel Dalga Jeneratörü Kutu İçeriği
- 1 x Unit UTG932E Fonksiyonel Dalga Jeneratörü
- USB arayüz kablosu
- Güç kablosu
- Timsah klipsli BNC kablosu
- Karton kutu
Neden Unit UTG932E Fonksiyonel Dalga Jeneratörü Tercih Edilmeli?
Unit UTG932E Fonksiyonel Dalga Jeneratörü; iki kanallı yapısı, 30 MHz maksimum frekans kapasitesi, 1μHz frekans çözünürlüğü, 200 MS/sn örnekleme oranı ve 14 bit dikey çözünürlüğüyle farklı sinyal üretim ve test ihtiyaçlarına yönelik kullanılabilir. Sinüs, kare, darbe, rampa, gürültü, DC ve keyfi dalga biçimlerini destekleyen Unit UTG932E Fonksiyonel Dalga Jeneratörü, logaritmik ve doğrusal süpürme modları, 4,3 inç TFT LCD ekranı ve kompakt yapısıyla laboratuvar, elektronik test, bakım ve teknik servis uygulamalarında pratik bir çözüm sunar.
