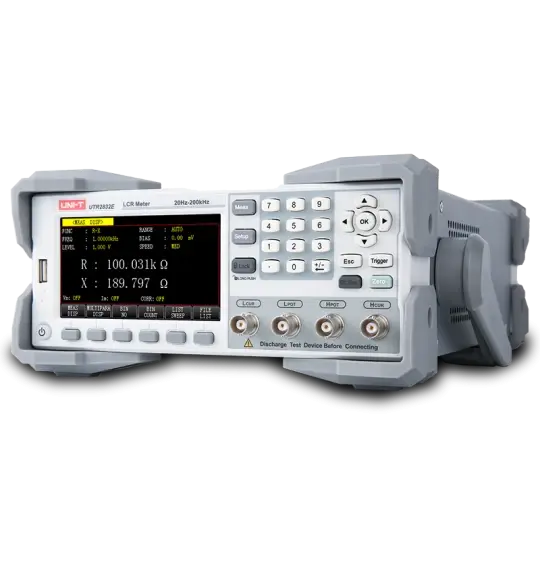

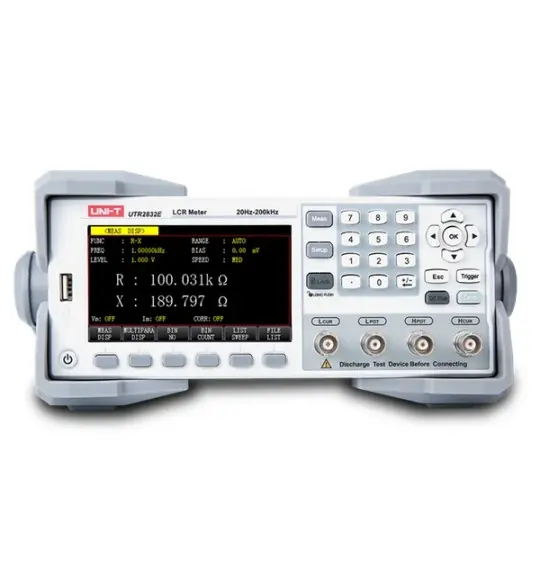

UNI-T UTR2832E Masa Tipi Dijital LCR Metre 200 kHz
UNI-T UTR2832E Masa Tipi Dijital LCR Metre, elektronik bileşenlerin düşük frekanslı empedans parametrelerini yüksek hassasiyetle ölçmek için geliştirilmiş profesyonel bir masa tipi test cihazıdır. 200 kHz'e kadar test frekansı, %0,05 temel LCRZ doğruluğu, DCR ölçüm desteği ve gelişmiş otomasyon arayüzleri sayesinde üretim hattı kalite kontrolünden AR-GE laboratuvarlarına kadar geniş bir kullanım alanı sunar.
Kompakt gövdesi, hafif yapısı, 4,3 inç TFT renkli ekranı ve kullanıcı dostu arayüzü ile UNI-T UTR2832E Masa Tipi Dijital LCR Metre, hassas komponent testlerinin hızlı ve sistematik şekilde gerçekleştirilmesine yardımcı olur. Üretim hattı kalite güvencesi, gelen malzeme kontrolü, otomatik test sistemleri ve laboratuvar ölçümlerinde yüksek kararlılık gerektiren uygulamalara uygundur.
UNI-T UTR2832E Masa Tipi Dijital LCR Metre, çok parametreli eşzamanlı görüntüleme, 201 noktaya kadar LIST Sweep tarama, 10 BIN karşılaştırıcı, Vm/Im gerçek zamanlı izleme ve Open/Short/Load kalibrasyon fonksiyonlarını tek cihazda bir araya getirir. RS232, Handler, USB Host, USB Device ve LAN bağlantıları sayesinde PC yazılımı ve otomasyon sistemleriyle kolaylıkla entegre edilebilir.
UNI-T UTR2832E Masa Tipi Dijital LCR Metre Öne Çıkan Özellikleri
- 200 kHz Maksimum Test Frekansı: UNI-T UTR2832E Masa Tipi Dijital LCR Metre, 20 Hz'den başlayarak 200 kHz'e kadar test frekanslarını destekleyerek farklı elektronik komponentlerin karakterizasyonuna olanak tanır.
- %0,05 Temel LCRZ Doğruluğu: Hassas empedans, direnç, kapasitans ve endüktans ölçümlerinde güvenilir sonuçlar elde edilmesine yardımcı olur.
- DCR Ölçüm Desteği: UNI-T UTR2832E Masa Tipi Dijital LCR Metre, AC parametrelerin yanı sıra DC direnç ölçümü gerçekleştirerek ölçüm kapsamını genişletir.
- 4,3 İnç TFT Renkli Ekran: Birincil ve ikincil ölçüm parametrelerinin aynı anda net ve okunabilir şekilde görüntülenmesini sağlar.
- 201 Noktalı LIST Sweep: Çoklu frekans ve çoklu seviye testlerinin otomatik olarak gerçekleştirilmesini sağlayarak seri test ve AR-GE uygulamalarında zaman kazandırır.
- 10 BIN Karşılaştırıcı: Elektronik bileşenlerin belirlenen limitlere göre sınıflandırılmasını ve PASS/FAIL değerlendirmesini kolaylaştırır.
- Vm/Im Monitoring: Test edilen bileşenin uçlarındaki gerçek voltaj ve gerçek akım değerlerinin eşzamanlı olarak izlenmesini destekler.
- Open / Short / Load Kalibrasyonu: UNI-T UTR2832E Masa Tipi Dijital LCR Metre, ölçüm doğruluğunun korunmasına yardımcı olmak için açık devre, kısa devre ve yük kalibrasyon seçenekleri sunar.
- 80 Okuma/Saniye Test Hızı: Hızlı modda yüksek test performansı sağlayarak üretim hatlarında seri komponent kontrolünü destekler.
- DC Bias Desteği: 0 V ile ±5 V arasında dahili DC bias gerilimi uygulanmasına olanak tanır.
- Geniş Bağlantı Seçenekleri: RS232, Handler, USB Host, USB Device ve LAN arayüzleri sayesinde otomasyon ve bilgisayar kontrollü test sistemleriyle çalışabilir.
UNI-T UTR2832E Masa Tipi Dijital LCR Metre Teknik Özellikleri
| Marka | UNI-T |
| Model | UTR2832E |
| Ürün Tipi | Masa Tipi Dijital LCR Metre / LCR Dijital Köprü |
| Maksimum Test Frekansı | 200 kHz |
| Minimum Test Frekansı | 20 Hz |
| Frekans Çözünürlüğü | 100 mHz |
| Temel LCRZ Doğruluğu | %0,05 |
| DCR Doğruluğu | %0,1 |
| Sayısal Okuma | 6 Hane |
| Maksimum Test Hızı | 80 Okuma/Saniye |
| Hızlı Mod | 12,5 ms |
| Orta Mod | 83 ms |
| Yavaş Mod | 167 ms |
| AC Test Voltajı | 10 mVrms - 2 Vrms |
| AC Test Akımı | 100 µArms - 20 mArms |
| DC Bias | 0 V - ±5 V |
| DC Bias Çözünürlüğü | 1 mV |
| DCR Ölçümü | Var |
| Dahili Empedans | 30 Ω / 50 Ω / 100 Ω |
| LIST Sweep | 201 Noktaya Kadar |
| Karşılaştırıcı | 10 BIN |
| Vm / Im Monitoring | Var |
| Kalibrasyon | Open / Short / Load |
| Ekran | 4,3 İnç TFT Renkli LCD |
| Arayüzler | RS232, Handler, USB Host, USB Device, LAN |
UNI-T UTR2832E Masa Tipi Dijital LCR Metre Ölçüm Parametreleri
UNI-T UTR2832E Masa Tipi Dijital LCR Metre, elektronik bileşenlerin çok sayıda elektriksel parametresini aynı cihaz üzerinden ölçebilir. Birincil ve ikincil parametreler 4,3 inç renkli ekran üzerinde iki satır halinde eşzamanlı olarak görüntülenebilir.
Birincil Ölçüm Parametreleri
- |Z|: Empedans Modülü
- |Y|: Admitans Modülü
- L: Endüktans
- C: Kapasitans
- R: Direnç
- G: İletkenlik
- DCR: DC Direnci
İkincil Ölçüm Parametreleri
- D: Kayıp Faktörü (Dissipation Factor)
- Q: Kalite Faktörü (Quality Factor)
- Rs / ESR: Eşdeğer Seri Direnç
- Rp / EPR: Eşdeğer Paralel Direnç
- Rd: DC Direnci
- X: Reaktans
- B: Susseptans
- θ: Faz Açısı (Derece / Radyan)
- Δ%: Bağıl Değer Sapma Yüzdesi
UNI-T UTR2832E Masa Tipi Dijital LCR Metre Ölçüm Aralıkları
| Parametre | Ölçüm Aralığı |
| R, X, |Z| | 0.00001 Ω - 99.9999 MΩ |
| C | 0.00001 pF - 9.99999 F |
| L | 0.00001 µH - 99.9999 kH |
| G, B, |Y| | 0.00001 µS - 99.9999 S |
| DCR | 0.00001 Ω - 999.999 MΩ |
UNI-T UTR2832E LIST Sweep Tarama Fonksiyonu
UNI-T UTR2832E Masa Tipi Dijital LCR Metre, 201 noktaya kadar düzenlenebilen LIST Sweep özelliği sayesinde farklı frekans ve test seviyelerinde otomatik ölçüm gerçekleştirebilir. Bu fonksiyon, elektronik bileşenlerin farklı çalışma koşullarındaki davranışlarının tek bir test dizisi içerisinde incelenmesini sağlar.
Çoklu frekans ve seviye testleri sayesinde 200 kHz LCR metre, komponent karakterizasyonu, AR-GE ve seri üretim kontrol uygulamalarında daha kapsamlı analiz imkanı sunar.
UNI-T UTR2832E 10 BIN Karşılaştırıcı ve Sıralama
UNI-T UTR2832E Masa Tipi Dijital LCR Metre, 10 seviyeli BIN sıralama fonksiyonu ile ölçülen elektronik bileşenlerin belirlenen tolerans ve limitlere göre sınıflandırılmasına yardımcı olur. PASS/FAIL değerlendirmesi sayesinde kalite kontrol işlemleri daha hızlı gerçekleştirilebilir.
Bu özellik özellikle kondansatör, direnç, bobin ve diğer pasif elektronik komponentlerin yüksek adetlerde kontrol edildiği üretim hatlarında önemli bir kullanım avantajı sağlar.
UNI-T UTR2832E Vm/Im İzleme Fonksiyonu
UNI-T UTR2832E Masa Tipi Dijital LCR Metre, test edilen bileşenin uçlarındaki gerçek voltaj ve gerçek akım değerlerini Vm/Im Monitoring fonksiyonu ile eşzamanlı olarak görüntüleyebilir.
Bu özellik, uygulanan test sinyalinin bileşen üzerindeki gerçek koşullarının kontrol edilmesini sağlayarak hassas ölçüm ve karakterizasyon çalışmalarında daha kapsamlı veri elde edilmesine yardımcı olur.
UNI-T UTR2832E Kalibrasyon Özellikleri
UNI-T UTR2832E Masa Tipi Dijital LCR Metre, Open, Short ve Load kalibrasyon seçenekleri sunar. Açık devre ve kısa devre kalibrasyonları test fikstürü ve bağlantılardan kaynaklanabilecek ölçüm etkilerinin azaltılmasına yardımcı olurken yük kalibrasyonu belirli uygulamalarda ölçüm sisteminin doğrulanmasını destekler.
Hassas kalibrasyon seçenekleri sayesinde UNI-T UTR2832E LCR Dijital Köprü, kalite kontrol ve laboratuvar uygulamalarında tutarlı ölçüm performansı sağlamak üzere kullanılabilir.
UNI-T UTR2832E Masa Tipi Dijital LCR Metre Kullanım Alanları
UNI-T UTR2832E Masa Tipi Dijital LCR Metre, elektronik komponentlerin hassas şekilde ölçülmesi, sınıflandırılması ve karakterize edilmesi gereken profesyonel uygulamalarda kullanılabilir.
- Elektronik üretim hatları
- Üretim hattı kalite güvencesi (QA)
- Gelen malzeme kalite kontrolü (IQC)
- Direnç, kondansatör ve bobin testleri
- Elektronik komponent sınıflandırma
- Pasif komponent karakterizasyonu
- AR-GE laboratuvarları
- Otomatik test sistemleri
- Elektronik üretim otomasyonu
- Komponent giriş kontrolü
- Teknik servis ve doğrulama uygulamaları
- Üniversite ve elektronik eğitim laboratuvarları

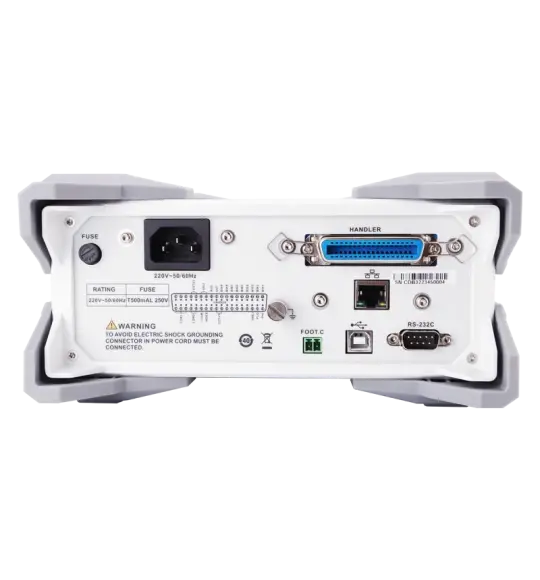

UNI-T UTR2832E Otomasyon ve PC Bağlantısı
UNI-T UTR2832E Masa Tipi Dijital LCR Metre, RS232, Handler, USB Host, USB Device ve LAN bağlantıları sayesinde otomatik test sistemleriyle entegre çalışabilir. Bu bağlantılar ölçüm verilerinin aktarılmasını, cihaz kontrolünü ve üretim hattı otomasyonunun gerçekleştirilmesini kolaylaştırır.
Geniş haberleşme arayüzleri, UNI-T UTR2832E Masa Tipi Dijital LCR Metre modelini yalnızca bağımsız laboratuvar ölçümleri için değil, yüksek hacimli otomatik komponent testleri için de kullanışlı hale getirir.
Neden UNI-T UTR2832E Masa Tipi Dijital LCR Metre?
UNI-T UTR2832E Masa Tipi Dijital LCR Metre, 200 kHz maksimum test frekansı, %0,05 temel ölçüm doğruluğu ve 80 okuma/saniyeye kadar test hızı ile hassasiyet ve hız gerektiren elektronik komponent ölçümlerinde profesyonel bir çözüm sunar.
201 noktalı LIST Sweep, 10 BIN karşılaştırıcı, Vm/Im izleme, DCR ölçümü ve Open/Short/Load kalibrasyonu sayesinde UNI-T UTR2832E Masa Tipi Dijital LCR Metre, standart LCR ölçümlerinin ötesinde gelişmiş komponent karakterizasyonu ve kalite kontrol işlevleri sağlar.
RS232, Handler, USB ve LAN bağlantılarıyla otomasyon sistemlerine uyum sağlayan UNI-T UTR2832E Masa Tipi Dijital LCR Metre; üretim hattı kalite kontrolü, gelen malzeme denetimi, AR-GE, elektronik üretim ve profesyonel laboratuvar uygulamaları için kapsamlı bir 200 kHz dijital LCR köprü çözümüdür.
