Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, proses kontrol ve kalibrasyon uygulamalarında gerilim, akım ve termokupl sinyallerinin ölçülmesi, üretilmesi ve simüle edilmesini destekleyen çok fonksiyonlu bir el tipi proses kalibratörüdür.
DC mV, DC voltaj ve DC akım ölçüm fonksiyonlarının yanı sıra 24V döngü güç kaynağı, 0~22mA akım çıkışı ve 0~10V DC voltaj çıkışı sunan Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, saha kalibrasyon çalışmalarında farklı sinyal türleriyle kullanılabilir.
R, S, B, K, E, J, T ve N olmak üzere 8 farklı termokupl tipini destekleyen Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, verici çıkış simülasyonu ve arka aydınlatmalı ekran özellikleriyle proses ve otomasyon uygulamalarında kullanılabilecek kapsamlı bir test cihazıdır.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı Öne Çıkan Özellikleri
V / mA Kalibratörü
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, voltaj ve miliamper proses sinyallerinin ölçüm ve kaynak uygulamalarını destekler.
24V Loop Güç Kaynağı
Döngü kaynağı 24V olarak belirtilmiş ve maksimum akım değeri 25mA olarak verilmiştir.
0~22mA Akım
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, DC akım ölçümü ve akım çıkışında 0~22mA aralığını destekler.
0~10V DC Çıkış
DC voltaj kaynak çıkışı 0~10.00V aralığında ve 10mV çözünürlükle belirtilmiştir.
8 Termokupl Tipi
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, R, S, B, K, E, J, T ve N termokupl tiplerini destekler.
Verici Simülasyonu
Kaynakta verici çıkışını simüle etme ve 0~22.00mA simülasyon fonksiyonu belirtilmiştir.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı Detaylı Açıklama
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, proses kontrol sistemlerinde kullanılan analog elektriksel sinyallerin ölçülmesi ve üretilmesi için tasarlanmış çok fonksiyonlu bir kalibratördür.
Kaynak ürün bilgisinde cihaz V/mA kalibratörü olarak tanımlanmıştır.
Cihaz 24V döngü güç kaynağı fonksiyonuna sahiptir.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı için 24V loop güç kaynağında maksimum akım 25mA olarak belirtilmiştir.
Döngü kaynağı doğruluğu kaynakta %10 olarak verilmiştir.
Cihaz verici çıkışının simüle edilmesini destekler.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, DC miliamper sinyallerinin hem ölçülmesi hem de kaynak olarak üretilmesini destekler.
DC mA ölçüm aralığı 0~22mA olarak belirtilmiştir.
DC mA ölçüm çözünürlüğü 0.01mA'dir.
Kaynak doğruluk değeri ±(0.2% + 4) olarak verilmiştir.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı DC mV ölçümünde -10~100mV aralığını destekler.
DC mV çözünürlüğü 100uV ve doğruluğu ±(0.2% + 4) olarak belirtilmiştir.
DC voltaj ölçüm aralığı -5~30V olarak verilmiştir.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı DC voltaj ölçümünde 10mV çözünürlüğe sahiptir.
DCV ölçüm doğruluğu kaynakta ±(0.2% + 4) olarak belirtilmiştir.
Kaynak çıkış fonksiyonunda DC mV çıkışı 0~110.0mV aralığındadır.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı DC mV kaynak çıkışında 100uV çözünürlük sunar.
DC voltaj kaynak çıkışı 0~10.00V aralığında belirtilmiştir.
Bu fonksiyonda çözünürlük 10mV ve doğruluk ±(0.2% + 4) olarak verilmiştir.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı DC akım kaynak çıkışında 0~22.00mA aralığını destekler.
Akım kaynak çözünürlüğü 0.01mA olarak verilmiştir.
Kaynakta ayrıca 0~22.00mA simülasyon fonksiyonu belirtilmiştir.
Bu simülasyon fonksiyonunun çözünürlüğü 0.001mA olarak verilmiştir.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, R, S, B, K, E, J, T ve N tipi termokupl sinyallerini destekler.
K tipi termokupl için kaynakta ölçüm fonksiyonu kapsamında 0~1350℃ aralığı belirtilmiştir.
Termokupl çıkışında R ve S tipi için 0~1760℃ aralığı verilmiştir.
B tipi termokupl çıkışı 400~1800℃ olarak belirtilmiştir.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı K tipi termokupl çıkışında 0~1350℃ aralığını destekler.
E tipi için 0~700℃, J tipi için 0~950℃, T tipi için 0~400℃ ve N tipi için 0~1300℃ aralıkları verilmiştir.
Termokupl çıkış çözünürlüğü 1℃ ve doğruluk ±0.5% + 3℃ olarak belirtilmiştir.
Cihazda arka aydınlatma fonksiyonu bulunmaktadır.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı ekran alanı 45 x 26 mm olarak verilmiştir.
Cihazın ceketli boyutları 147 x 75 x 42 mm'dir.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı Teknik Özellikleri
| Marka | Victor |
| Model | VC71B |
| Ürün Tipi | Sinyal Jeneratörü / Proses Kalibratörü |
| V / mA Kalibratörü | Var |
| 24V Döngü Güç Kaynağı | Var |
| Verici Çıkış Simülasyonu | Var |
| Akım Ölçümü | 0~22mA |
| Akım Kaynak Çıkışı | 0~22.00mA |
| DC Voltaj Çıkışı | 0~10.00V |
| Termokupl Tipleri | R / S / B / K / E / J / T / N |
| Arka Aydınlatma | Var |
| Ekran Alanı | 45 x 26 mm |
| Boyutlar (Ceketli) | 147 x 75 x 42 mm |

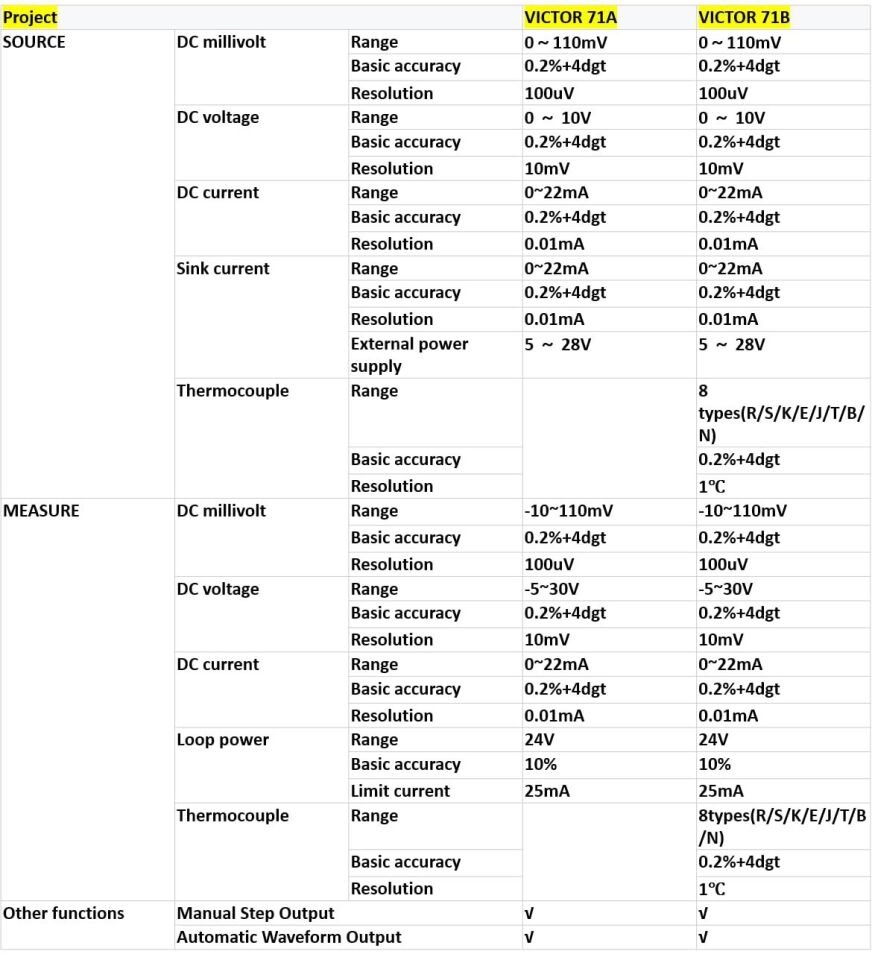

Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı Ölçüm Fonksiyonları
| Fonksiyon | Aralık | Çözünürlük | Doğruluk |
| DC mV | -10~100mV | 100uV | ±(0.2% + 4) |
| DCV | -5~30V | 10mV | ±(0.2% + 4) |
| DC mA | 0~22mA | 0.01mA | ±(0.2% + 4) |
| 24V Döngü Kaynağı | 24V / Maks. 25mA | Kaynakta belirtilmemiştir | %10 |
| K Tipi Termokupl | 0~1350℃ | 1℃ | Kaynak ölçüm bölümünde ayrıca belirtilmemiştir |
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı Kaynak Çıkış Fonksiyonları
| Fonksiyon | Çıkış Aralığı | Çözünürlük | Doğruluk |
| DC mV | 0~110.0mV | 100uV | ±(0.2% + 4) |
| DCV | 0~10.00V | 10mV | ±(0.2% + 4) |
| DCA | 0~22.00mA | 0.01mA | ±(0.2% + 4) |
| Simülasyon | 0~22.00mA | 0.001mA | ±(0.2% + 4) |
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı Termokupl Çıkışları
| Termokupl Tipi | Çıkış Aralığı |
| R | 0~1760℃ |
| S | 0~1760℃ |
| B | 400~1800℃ |
| K | 0~1350℃ |
| E | 0~700℃ |
| J | 0~950℃ |
| T | 0~400℃ |
| N | 0~1300℃ |
| Çözünürlük | 1℃ |
| Doğruluk | ±0.5% + 3℃ |
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı 24V Loop Güç Kaynağı
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, proses döngülerinde kullanılmak üzere 24V loop güç kaynağı fonksiyonuna sahiptir.
- Döngü gerilimi: 24V
- Maksimum akım: 25mA
- Kaynakta belirtilen doğruluk: %10
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı Verici Simülasyonu
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, kaynakta verici çıkışını simüle etme fonksiyonuyla belirtilmiştir.
Simülasyon aralığı 0~22.00mA, çözünürlüğü ise 0.001mA olarak verilmiştir.
Kaynak doğruluk değeri ±(0.2% + 4) olarak belirtilmiştir.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı Kullanım Alanları
- Proses Kalibrasyonu: Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, analog proses sinyallerinin kontrol ve kalibrasyon çalışmalarında kullanılabilir.
- 4-20mA Döngü Sistemleri: Akım ölçümü, akım kaynak çıkışı ve verici simülasyonu gereken uygulamaları destekler.
- PLC ve Otomasyon Sistemleri: Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, analog giriş ve çıkış sinyallerinin kontrol edildiği otomasyon uygulamalarında kullanılabilir.
- Transmitter Testleri: Verici çıkışlarının simüle edilmesi ve loop sistemlerinin kontrol edilmesini destekler.
- Termokupl Uygulamaları: R, S, B, K, E, J, T ve N termokupl sinyallerinin oluşturulması gereken test çalışmalarında kullanılabilir.
- Teknik Servis: Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, proses ve otomasyon ekipmanlarının saha kontrol çalışmalarını destekler.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı Avantajları
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı Teknik Veri Notu
Kaynak ürün başlığında model VC-806B değil, VC71B olarak verilmiş ve ürün bir proses kalibratörü / sinyal jeneratörü olarak tanımlanmıştır. İçerikte hedef kelimedeki Victor VC71B model adı esas alınmıştır.
Kaynakta “Measurea ve kaynak 20mA akım” şeklinde yazım hatalı bir ifade bulunmaktadır. Teknik tablodaki 0~22mA ölçüm ve 0~22.00mA kaynak değerleri esas alınmıştır.
Kaynakta “Benzet: 0~22.00mA” ifadesi bulunmaktadır. Ürün özelliklerinde ayrıca verici çıkışını simüle etme fonksiyonu belirtildiği için bu bölüm simülasyon fonksiyonu olarak aktarılmıştır.
Termokupl ölçüm fonksiyonunda yalnızca K tipi için 0~1350℃ aralığı verilmiştir. Diğer termokupl tiplerinin ölçüm aralıkları kaynakta ayrıca belirtilmediğinden bunlar ölçüm fonksiyonuna eklenmemiştir.
Termokupl çıkışında ise R, S, B, K, E, J, T ve N tiplerinin ayrı ayrı sıcaklık aralıkları verilmiştir ve teknik tabloda kaynak değerleriyle korunmuştur.
Kaynakta pil bilgisi “3*1.5V 7 pil” şeklinde verilmiştir. Buradaki “7” ifadesinin pil tipi, model kodu veya yazım hatası olup olmadığı açık değildir. Bu nedenle pil tipi tahmin edilmemiştir.
Kaynakta “flaş ışığı fonksiyonu” belirtilmiş olmakla birlikte bunun el feneri, ekran flaşı veya başka bir fonksiyon olup olmadığı açıklanmadığından teknik tabloda ayrı bir ışık özelliği olarak genişletilmemiştir.
Cihazın ağırlığı, çalışma sıcaklığı, IP koruma sınıfı, CAT güvenlik kategorisi ve ayrıntılı paket içeriği mevcut kaynakta belirtilmemiştir.
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı Kutu İçeriği
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı için standart kutu içeriğine ilişkin ayrıntılı aksesuar listesi mevcut ürün bilgilerinde belirtilmemiştir.
Neden Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı Tercih Edilmeli?
Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, akım ve gerilim ölçümü, analog sinyal üretimi, verici simülasyonu ve termokupl sinyal çıkışını aynı cihaz üzerinde birleştiren çok fonksiyonlu bir proses kalibratörüdür.
0~22mA akım ölçüm ve kaynak fonksiyonları, 0~10V DC çıkış, 24V loop güç kaynağı ve 0~22.00mA verici simülasyonu farklı otomasyon ve proses kontrol uygulamalarını destekler.
R, S, B, K, E, J, T ve N termokupl çıkışları, arka aydınlatmalı ekran ve kompakt gövdesiyle Victor VC71B Sinyal Jeneratörü 4-20ma Akım Gerilim Analog Sinyal Kaynağı, saha kalibrasyonu ve proses kontrol çalışmalarında kullanılabilecek kapsamlı bir sinyal kaynağıdır.
