YIHUA 853AAA+ BGA Yeniden İşleme ve Lehimleme İstasyonu
YIHUA 853AAA+ BGA Yeniden İşleme ve Lehimleme İstasyonu, elektronik kart tamiri, BGA yeniden işleme ve hassas lehimleme uygulamaları için sıcak hava tabancası, havya ve ön ısıtma platformunu tek bir cihazda birleştirir. Üç farklı çalışma ünitesini bir araya getiren yapısı sayesinde elektronik bileşenler üzerinde gerçekleştirilen işlemlerde kontrollü ve çok yönlü bir çalışma imkânı sunar.
YIHUA 853AAA modelinin yükseltilmiş sürümü olan YIHUA 853AAA+, alüminyum ön paneli, programlanabilir parametreleri ve dijital kontrol sistemiyle farklı lehimleme ihtiyaçlarına uyum sağlar. Üç segmentli parametre belleği, sıcaklık telafisi ve zamanlama fonksiyonları, çalışma süreçlerinin daha kolay yönetilmesine yardımcı olur.
YIHUA 853AAA+ Öne Çıkan Özellikleri
3 Segmentli Parametre Belleği
Farklı bileşenler ve işlemler için çalışma parametrelerini kaydederek tekrar ayar yapma ihtiyacını azaltır.
Programlanabilir İşlem
Ön ısıtma sıcaklığı ve süresi ile sıcak hava tabancasının sıcaklık, süre ve hava akışı ayarlarını yapılandırmaya olanak tanır.
Sıcaklık Telafisi
Sıcak hava tabancası ve havya için ±80 °C aralığında sıcaklık düzeltme imkânı sunar.
Zamanlama Fonksiyonu
İşlem başlangıcından itibaren geçen çalışma süresinin takip edilmesini sağlar.
Güvenlik Koruması
Arıza durumunda sıcak hava tabancasını otomatik olarak kapatarak koruma sağlar.
Dijital PID Kontrolü
LED dijital ekran ve PID sıcaklık kontrol sistemiyle çalışma ayarlarının izlenmesini kolaylaştırır.
YIHUA 853AAA+ Detaylı Açıklama

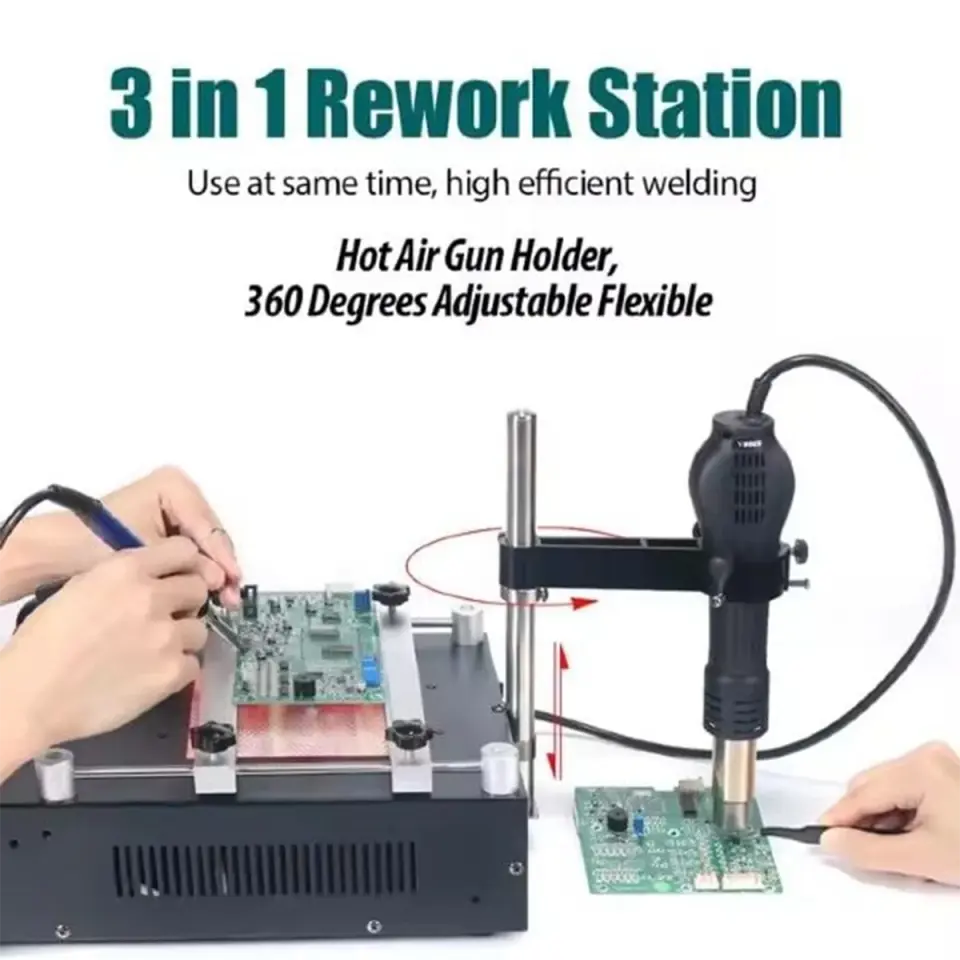

Üç Fonksiyonlu Lehimleme ve Yeniden İşleme Sistemi

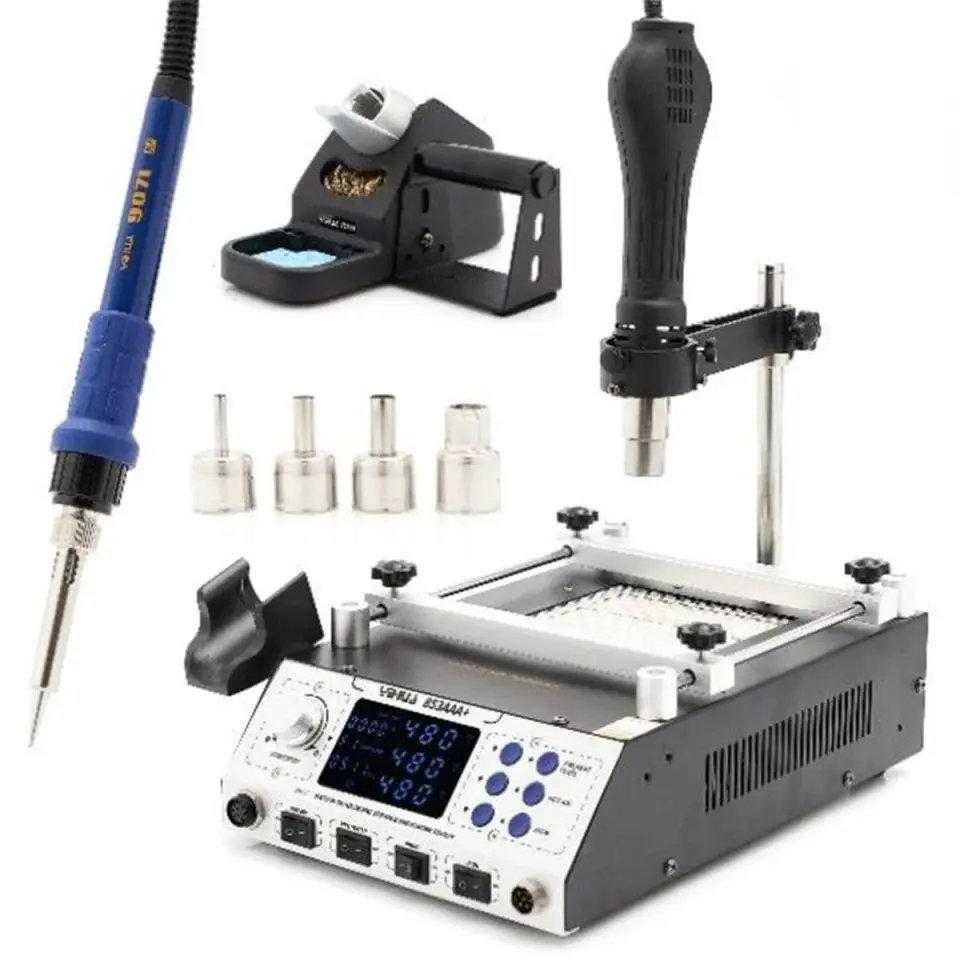

YIHUA 853AAA+ BGA Yeniden İşleme ve Lehimleme İstasyonu, sıcak hava tabancası, havya ve ön ısıtma platformunu bir arada sunarak elektronik kartlar üzerinde farklı işlemlerin gerçekleştirilmesine yardımcı olur. Bu birleşik yapı, BGA yeniden işleme ve elektronik kart tamiri gibi uygulamalarda farklı ısıtma ihtiyaçlarının tek istasyon üzerinden yönetilmesini sağlar.
Programlanabilir Parametre Yönetimi
Üç segmentli parametre belleği, farklı çalışma senaryolarında kullanılan ayarların saklanmasına imkân tanır. Ön ısıtma sıcaklığı ve süresi ile sıcak hava tabancasının sıcaklığı, çalışma süresi ve hava akışı programlanabilir. Böylece tekrarlanan işlemlerde parametreleri yeniden belirleme ihtiyacı azaltılır.
Sıcaklık Telafisi ve Zamanlama
Sıcak hava tabancası ve havya için sunulan ±80 °C sıcaklık telafisi, sıcaklık ayarlarının çalışma koşullarına göre düzeltilmesine olanak tanır. Zamanlama fonksiyonu ise işlem başlangıcından itibaren geçen süreyi takip etmeye yardımcı olur.
Dijital Kontrol ve Koruma
LED dijital ekran üzerinden çalışma ayarları takip edilebilir. PID sıcaklık kontrol sistemi, sıcaklığın dijital olarak yönetilmesini destekler. Sıcak hava tabancası için bulunan otomatik kapatma koruması, arıza durumunda devreye girerek cihazın korunmasına yardımcı olur.
Alüminyum Ön Panel Tasarımı
YIHUA 853AAA+ modelinde kullanılan alüminyum ön panel, istasyonun yükseltilmiş tasarım özelliklerinden biridir. Programlanabilir ayarları ve dijital kontrol yapısıyla birlikte farklı elektronik bileşenler üzerinde çalışmayı kolaylaştırmayı hedefler.

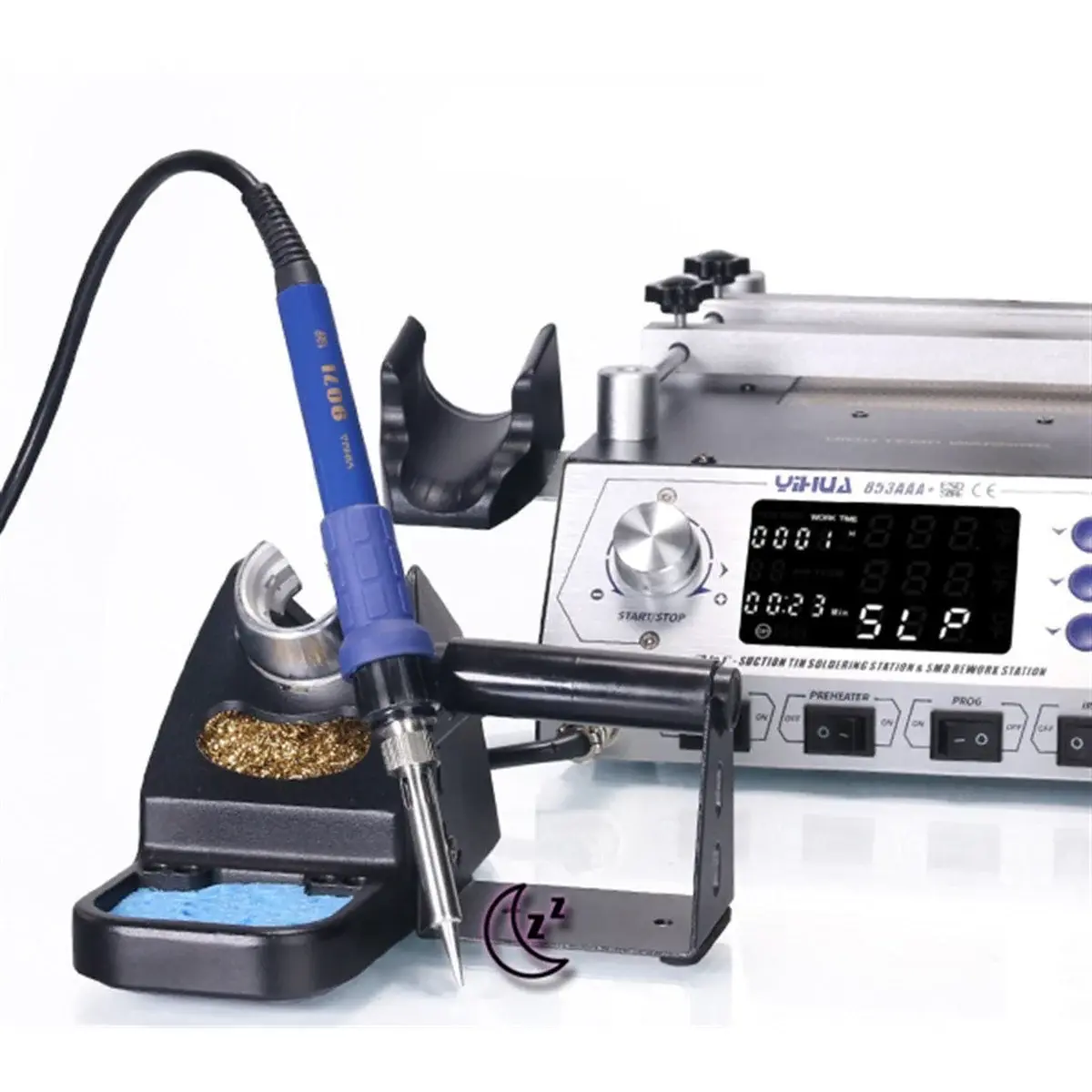

Havya Teknik Özellikleri
| YIHUA 853AAA+ Havya Ünitesi | |
|---|---|
| Çalışma Gerilimi | AC 26 V ±%10, 50 Hz |
| Çıkış Gücü | 75 W |
| Sıcaklık Aralığı | 200–480 °C |
| Sıcaklık Kararlılığı | ±1 °C (statik) |
| Ekran | LED dijital ekran |
| Sıcaklık Kontrolü | Dijital PID, 100 ms kontrol döngüsü |
| Isıtma Elemanı | İthal ısıtıcı |
| Havya Ucu Topraklama Empedansı | <2 Ω |
| Havya Ucu Topraklama Gerilimi | <2 mV |

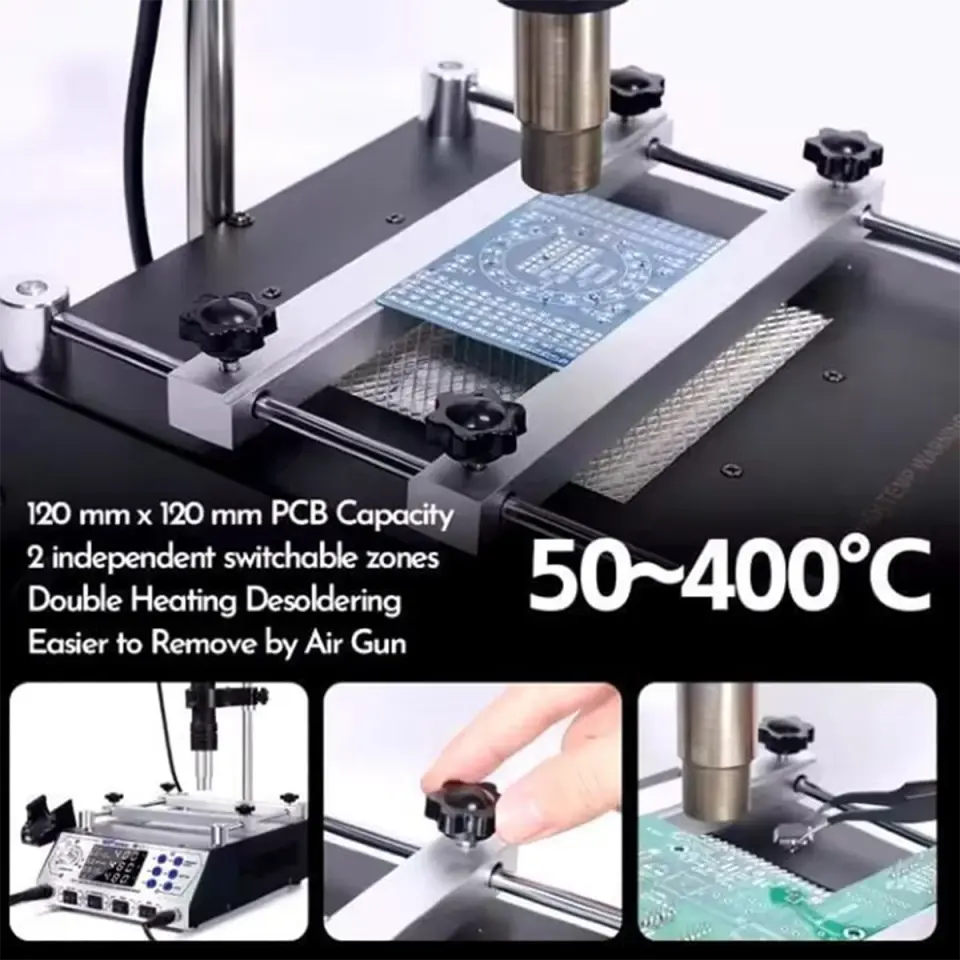

Ön Isıtma Platformu Teknik Özellikleri
| YIHUA 853AAA+ Ön Isıtma Ünitesi | |
|---|---|
| Çalışma Gerilimi | AC 220 V ±%10, 50 Hz |
| Çıkış Gücü | 600 W |
| Sıcaklık Aralığı | 50–400 °C |
| Sıcaklık Kararlılığı | ±2 °C (statik) |
| Ekran | LED dijital ekran |
| Ön Isıtma Alanı | 120 × 120 |
| Isıtma Malzemesi | Seramik |
| Sıcaklık Sensörü | K tipi termokupl |
Genel Teknik Özellikler
| YIHUA 853AAA+ Genel Özellikleri | |
|---|---|
| Anma Gerilimi | AC 220 V ±%10, 50 Hz |
| Güç | ≤1270 W |
| 300 °C Sabit Sıcaklıkta Güç | 250 W ±%10 |
| Çalışma Ortamı | 0–40 °C, bağıl nem <%80 |
| Depolama Ortamı | -20–80 °C, bağıl nem <%80 |
| Boyutlar | 320 × 220 × 100 mm (±5 mm) |
| Ağırlık | 6,5 kg |
Kullanım Alanları
BGA Yeniden İşleme
BGA bileşenlerinin yeniden işlenmesi ve elektronik kart tamiri süreçlerinde kullanılabilir.
Elektronik Kart Tamiri
Elektronik devre kartları üzerinde gerçekleştirilen onarım ve lehimleme işlemlerini destekler.
Bileşen Lehimleme
Sıcak hava ve havya üniteleriyle farklı elektronik bileşenler üzerinde çalışma imkânı sunar.
Elektronik Servis ve Atölyeler
Elektronik bakım, onarım ve yeniden işleme uygulamalarında kullanılabilir.
YIHUA 853AAA+ Kullanmanın Avantajları
- Sıcak hava tabancası, havya ve ön ısıtma platformunu tek istasyonda birleştirir.
- Üç segmentli parametre belleği sayesinde farklı işlemler için ayarları saklamaya yardımcı olur.
- Programlanabilir sıcaklık, süre ve hava akışı ayarlarıyla çalışma süreçlerini yapılandırmayı kolaylaştırır.
- Sıcaklık telafisi fonksiyonu, havya ve sıcak hava tabancası ayarlarında düzeltme yapılmasını sağlar.
- LED ekran ve dijital PID kontrolü, çalışma ayarlarının takip edilmesini destekler.
- Otomatik sıcak hava tabancası koruması ve zamanlama fonksiyonu ile kontrollü çalışma olanağı sunar.
Neden YIHUA 853AAA+ BGA Yeniden İşleme ve Lehimleme İstasyonu?
YIHUA 853AAA+, sıcak hava tabancası, havya ve ön ısıtma platformunu bir araya getiren yapısı; programlanabilir parametre belleği, dijital PID kontrolü ve sıcaklık telafisi özellikleriyle elektronik kart tamiri ve BGA yeniden işleme uygulamaları için çok yönlü bir lehimleme istasyonudur.
